一、 設備名稱:微機屏顯半自動沖擊試驗機
二、 型號:JB-W300B
三、 性能說明:
該機主要用于測定金屬材料在動負荷下抵抗沖擊的性能,以便判斷材料在動負荷下的性質。
本機為微機屏顯式半自動沖擊試驗機,采用PC微機機控制,電動揚擺、沖擊、微機測量、運算、屏幕數顯結果并可打印等,工作效率高、測試精度高。在沖擊試樣后可利用剩余能量自動揚擺,做好下次試驗準備,操作簡便,工作效率高。在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其優越性。計算機可計算和數顯材料沖擊吸收功、沖擊韌性、擺錘揚角及試驗平均值,并可打印當次試驗數據及試驗的平均值。
四、主要技術指標:
1、沖擊能量:150J、300J
2、擺錘預揚角:150°
3、擺軸中心至沖擊點距離:750mm
4、沖擊速度:5.2m/s
5、試樣支座跨距:40mm
6、鉗口圓角:R1-1.5mm
7、沖擊刀刃圓角:R2-2.5mm
8、沖擊刀厚度:16mm
9、角度準確度:±0.1°
10、試樣尺寸:10×10×55mm
11、外形尺寸:2124 mm×600 mm×1340 mm
12、試驗機凈重:450Kg
13、電源:交流三相 380V±10% 50HZ 5A
14、環境條件:周圍環境中無腐蝕介質,無震動,無強電磁場干擾。
五、設備主要配置:
1、300焦耳主機一臺;
2、150J、300J 擺錘各一個
3、電機一臺(裝在主機上);
4、取擺傳動裝置一套(裝在主機上);
5、自動掛擺裝置一套(裝在主機上);
6、保險機構一套(裝在主機上);
7、安全防護裝置一套;
8、支座調校器一只;
9、試樣對中器一只;
10、光電傳感器一只;
11、聯想微機系統一套;(聯想啟天M4880)
12、A4幅面HP噴墨打印機一臺;
13、測量軟件一套。
六、測控部分說明:
l Windows 平臺, 屏顯,鼠標操作;
如果需要輸出實驗報告,需要安裝Microsoft Word或Excel版本至少為Office2000。
l 軟件支持多個擺錘.
l 記錄沖擊強度,沖擊能量等.也可計算更大更小平均值和標準偏差。
l 實驗結果自動計算.
l 自動測量擺動周期.

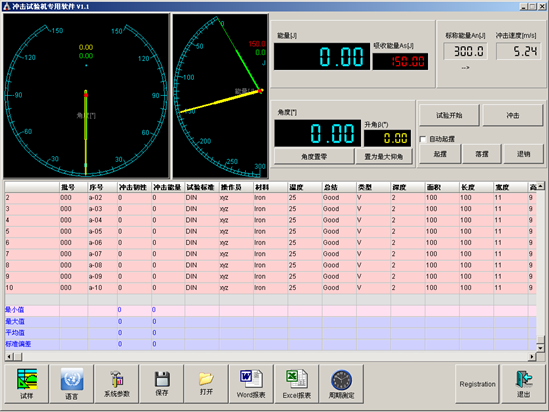

3 主窗口
主窗口(如圖)是軟件操作控制中心。主管試驗結果管理.
測試軟件能實時虛擬數碼管顯示,監控能量值和角度值,并實時保持一次打擊或空擺的沖擊能量 .
3.1 角度盤顯示
黃色數值和指針保持更大角.
綠色數據和指針指示瞬時角度值
3.2虛擬能量顯示
紅色數據和指針保存更終能量值.
綠色數據和黃色指針保存瞬時能量值.

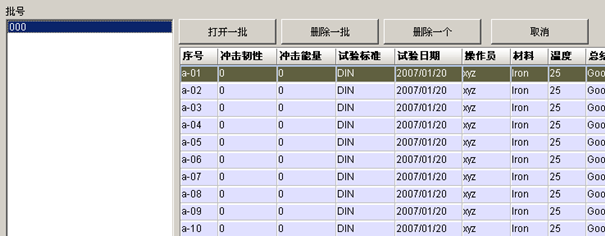

3.3結果窗口:

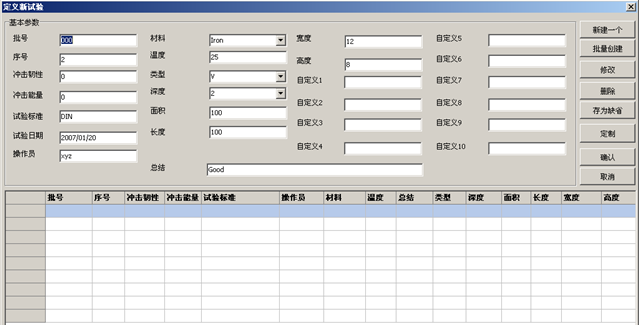

3.4試樣信息:
該功能建立試樣核試驗信息,以及重定義.
窗口布局:

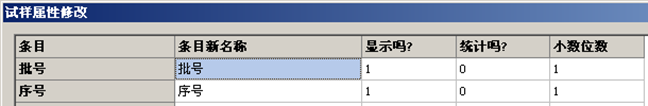

3.5 定制
重定義標題的顯示內容.

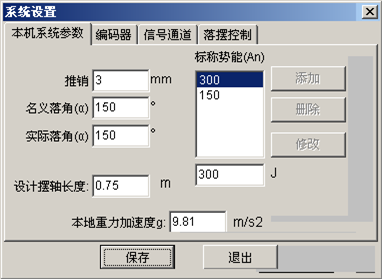

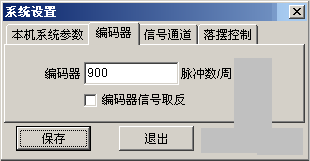

3.6 沖擊用編碼器
脈沖參數:編碼器標稱的每轉脈沖數。沒有要求,
缺省配備900脈沖/轉的編碼器
編碼器信號取反:若落角顯示值為負值,可修改該參數,使其變?yōu)檎怠?/p>

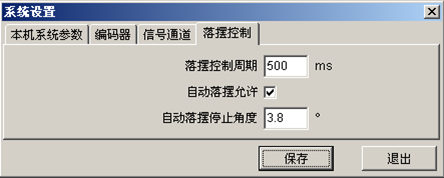

3.7 落擺控制
自動落擺停止角度:當自動落擺時,在什么角度停擺,擺錘停下來更穩
比如,當計算機監測到當前角度為小于等于3.8°時,計算機發出停擺信號,該角度的大小依賴于機械電器的響應時間。

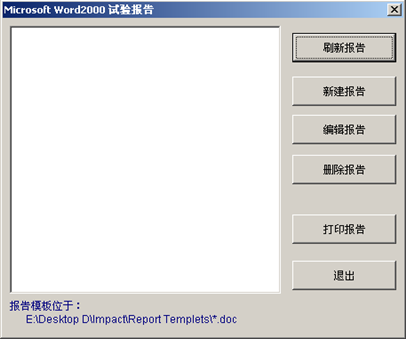

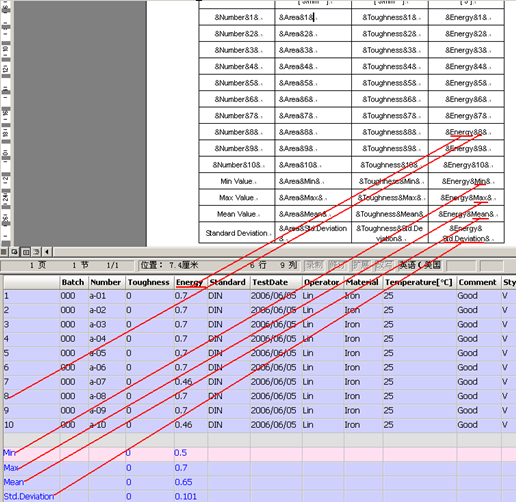

3.8 Word2000 報表
將結果打印到 Microsoft Word2000中

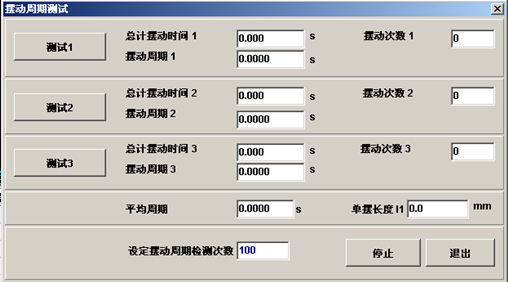

3.9 擺動周期檢測
檢測當前的擺動周期。
測試 X:
總共檢測三次,X:可為1,2,3。 計算機自動測量擺動周期,可精確到0.001s.
三次檢測完畢,可自動計算出擺動周期,和計算的單擺長度,長度僅作參考。
停止:
當試驗X完成,并自動算出擺動周期X,點擊該按鈕以便執行下一個檢測。
總計擺動時間X: 指定擺動次數下得,實際擺動時間。
擺動次數X: 一次周期試驗的累記擺動次數,當累計到設定次數后,檢測停止.
擺動周期 X: 對于單次檢測,設定擺動次數完成以后的,平均擺動周期。
擺動周期: 三次檢測的平均值.
3.10 退出
無論檢測完成與否,都可推出檢測程序。
